仪器基本信息

仪器固定资产编号

0202

仪器中文名称

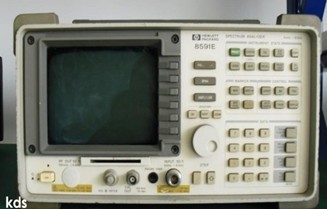

频谱分析仪

仪器型号

8591E

所属机构

汕头无线电监测站

厂   家

HP/惠普

仪器英文名称（包含英文缩写）

Spectrum analyzer

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·频率间隔范围：10kHz~1.8GHz;最小间隔为1kHz(选件130)

·分辨率：4位数字或20Hz×N，两者中的较大者
·精度：间隔≤10MHz×N：间隔的±2%；间隔＞10MHz×N：间隔的±3%

·扫描时间范围：间隔＝0Hz或＞1kHz:20ms~100s；间隔＝0Hz(选件101)20μs~100s
·精度：20ms~100s:±3% 20μs＜20ms(选件101)：±2%
·扫描触发：自激、单次、电源、视频、外部；分辨带宽：1kHz~3MHz(3dB),按1、3、10顺序分档；9kHz和120 kHz(6dB)EMI带宽。选件130增加30、100和300Hz(3dB)带宽和200 Hz(6dB)EMI带宽
· 精度：±20%

·视频带宽范围：30Hz~1MHz,按1.3顺序分档(用选件130时为1Hz~1MHz)

·稳定度：噪声边带(1kHz RBW,30Hz VBW,取样检波器)
与连续波信号的偏离＞10kHz:≤-90dBc/Hz+20logN
与连续波信号的偏离＞20kHz:≤-100dBc/Hz+20logN
与连续波信号的偏离＞30kHz:≤-105dBc/Hz+20logN

·剩余调频：1kHz RBW,1kHz VBW:≤250Hz pk-pk(100ms)
30Hz RBW,30Hz VBW:≤30Hz pk-pk(300ms)

功能及特点

·便于使用、可扩展的便谐式频谱分析仪
·有各种范围的价格和性能可选择
·用一个按钮即可进行FFT、TOI、ACP等测量
·具有扩展的存储器和示迹存储功能
·可选用窄分辨带宽
·可提供定制的专用测试软件
