仪器基本信息

仪器固定资产编号

0182

仪器中文名称

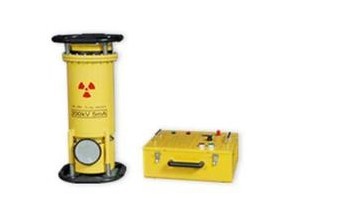

射线探伤仪

仪器型号

XXG-3505

所属机构

中国人民解放军第四八零一工厂汕头修船厂

厂   家

仪器英文名称（包含英文缩写）

ray crack detector

厂商国家或地区

产地国家或地区

技术指标

·X射线探伤机控制器:

重量：11kg 外形尺寸；280×280×170mm

控制器采用国内外优质元器件，大气集成，简约质朴，质量保证。

·X射线探伤机发生器：

本品外观美观，采用蓝体机身套银色罩盖，稳重大气。采用国内优质波纹陶瓷X射线管、进口高配线膜绕制高压线圈、航空插座、严格按照制造工艺，精致产品，优质品质。

·冷却方式：强迫风冷；绝缘方式：SF6气体绝缘；外形尺寸：340×340×830MM

·工作环境：温度：-30～+40℃；相对湿度：不大于85%；海拔高度：不高于1000米

·输入电压：220V±10％；输入频率：50Hz；输入容量：＞3.4KVA

·主要参数：输出管电压（峰值KVP）：180～350KVP；输出管电流（平均值）：5MA

·射线管焦点：2.8×3.0；射线管辐射角：40＋5°；焦距600 mm,曝光时间5分钟;

·天津Ⅲ型胶片,双面0.03增感屏;显影条件:20℃ 5分钟；

·最大穿透厚度:60 mm

·黑度:≥1.5；灵敏度：＜2％

·工作方式1：1 5分钟工作，5分钟休息

功能及特点

功能：

·主要用于探测机加工件内部有无缺陷（裂纹、砂眼、气孔、白点、夹杂等），从而判定工件合格与否。
