仪器基本信息

仪器固定资产编号

0173

仪器中文名称

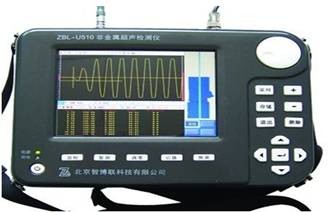

非金属超声波检测仪

仪器型号

ZBL-U510

所属机构

汕头市工程质量测试中心

厂   家

北京智博联科技有限公司

仪器英文名称（包含英文缩写）

Non-metal ultrasonic detector

厂商国家或地区

中国

产地国家或地区

中国

技术指标

·主控单元：工业级专用系统

·显示方式：640×480高亮度TFT真彩液晶屏

·声时精度：0.05μs；通道数：1发射＋1接收

·声时测度范围：0～629000μs；触发方式：信号触发

·接收灵敏度：≤30μv；存储容量：256M（CF卡）＋1G（U盘）

·采样间隔（周期）：0.05μs～400μs，14档可调

·通用接口：并口＋USB口、支持移动存储；放大器增益：82dB

·操作方式：快捷键＋光电旋钮；放大器带宽：10kHz～250 kHz

·主机适用打印机：HP及其兼容激光打印机；幅度分辨率：0.39%

·三种供电方式：内置高能锂电池，连续工作达6h

·发射电压（V）：65、125、250、500、1000可选；外置接口：12V DC

·发射脉宽：20μs～20ms可调100V~240V、50/60Hz

·主机尺寸（mm）：250×185×58；主机重量：1.8kg（含内置电池）

功能及特点

·信号波形、声参量数据实时显示及分析处理，即时显示内部缺陷示意图，测试结果一目了然；

·快速、准确的声时、波幅自动判读功能，有效保证了测试数据的可靠，极大的提高了检测速度；

·在无缺陷混凝土中对测穿透距离可达10米；

·面向用户设计的操作系统使测试过程规范划，随机分析功能满足现场数据分析的需要，易学易用；

·扩展功能：可扩展冲击回波法测厚功能（可用于单面测量混凝土厚度）；

·主机直接为径向换能器供电，无需外接电源，性能可靠稳定；

·分析处理软件依据现行相关检测规范设计，全面支持windows操作系统，可自动生成检测报告；

·高可靠性工业级专用控制系统、256M存储器，高清晰、高亮度彩色液晶屏，性能稳定可靠；

·标准USB接口、大容量移动存储器（U盘）；

·内置高能锂电，即时充电“无记忆”，满足野外长期工作需要；

·体积小、重量轻（约2kg），携带方便。
