仪器基本信息

仪器固定资产编号

0167

仪器中文名称

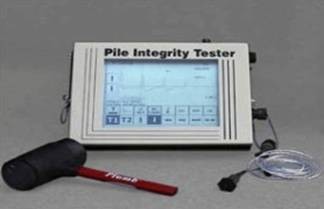

PIT-FV桩基完整性测试仪

仪器型号

PIT-FV

所属机构

汕头市工程质量测试中心

厂   家

美国PDI公司

仪器英文名称（包含英文缩写）

Pile integrity tester

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·物理参数尺寸：75×175×235 (mm) ；重量：2.2 kg

·背光，半反射式VGA显示屏，适合在各种光照条件下使用

·工作温度范围：0～40℃， - 存储温度范围：-20～65℃

·便携式仪器手提箱内置电池(可连续使用8个小时)

·PIT锤技术指标

锤头直径 手锤--力锤

38.1mm 0.5kg，0.5kg

50.8mm 1.4kg，1.4kg

76.2mm 3.6kg，4.1kg

·PIT加速度传感器技术指标：大小 20×20×60 (mm)

·工作温度范围：-50～120℃；电路：集成阻抗转换电子装置标称

·灵敏度：50mV/g;加速度范围：±100g

·冲击极限：30,000g：频率范围：0.7～9000 Hz

·幅值线性：<±1%；共振频率：>40 kHz；标称时间常数：>0.5秒

功能及特点

· 采用大尺寸(7.2英寸)，高分辨率(全VGA分辨率)的触摸屏取代原来5.2英寸，1/4VGA分辨率的触摸屏。这将显著提高图形的分辨率，操作也更加容易；
·更大的存储容量(采用PCMCIA存储卡，存储容量几乎不受限制)；
·提高了存储卡的存储速度，加快了数据传输过程；
·简化操作菜单的结构，操作更容易；
·与最新的PIT-W软件完全兼容；
·采用24位的模/数转换卡取代原来16位的模/数转换卡，这将获得更高的模数转换分辨率；
·采样频率从原来的43 KHz提高到196 KHz ，采样速度更快。
