仪器基本信息

仪器固定资产编号

0175

仪器中文名称

电缆故障定位仪

仪器型号

TDR

所属机构

中国人民解放军第四八零一工厂汕头修船厂

厂   家

仪器英文名称（包含英文缩写）

Cable Fault Tester

厂商国家或地区

产地国家或地区

技术指标

·量程：10m,30m,100m,1000m,3000m

·精度：0.67VF时，±1％量程

·分辨率：1％量程

功能及特点

·高分辨率背光液晶显示

·25Ω，50Ω，75Ω，100Ω，输出阻抗

·前面板调整增益、平衡和对比度

·自动调节光标的量程以达到最佳视觉效果

·清零功能可以增加近处电缆故障定位并可更有效的查找长电缆故障

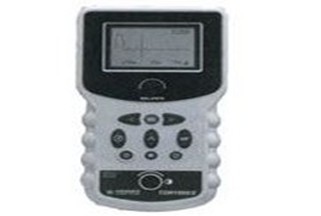

·MEGGER TDR1000是一种先进的远距离电力、通讯电缆故障定位仪，该仪器采用TDR（时间域反射）技术，通过检测电缆导体的反射脉冲以确定电缆故障点的距离和位置。

·TDR1000用于任何有两层以上金属绝缘层的电缆，绝缘层可以是铠装或屏蔽层。

·TDR1000有内置匹配网络，适于检测（25、50、75、100）欧姆阻抗的电缆（电力电缆，同轴电缆和数据/通讯电缆）。该仪器具有平衡控制功能，远距离的电缆故障也容易探测到，正确的故障距离可以从仪器上直接读出，调节该仪器的信号捕捉设置，可以探测到更远距离的故障及确认更多的小故障。

·操作简单，价格低，功能强，可以定位3Km远的电缆故障。
