仪器基本信息

仪器固定资产编号

0146

仪器中文名称

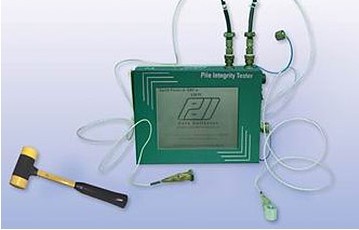

桩身完整性检测仪

仪器型号

PIT-VV

所属机构

汕头公路桥梁工程检测站

厂   家

美国PDI基桩动力学公司

仪器英文名称（包含英文缩写）

Pile integrity tester

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·规格：75×170×235 (mm)；重量：2.2 kg

·高对比度触摸屏幕显示，适合在各种光照条件下使用

·温度范围：桩身完整性测试仪可在0～40℃正常工作，-20～65℃保存

·桩身完整性测试仪内置电源可连续使用8个小时

·便携式仪器手提箱

·桩身完整性测试仪内置SA1110微处理器，工作频率204MHz

·采用PCMCIA存储卡（128M）存储数据，存储容量几乎不受限制

·带有24位A/D转换卡；频响22KHz(-3dB)

·采样频率大于1MHz；采样精度在0.01%以内；触发电压0.3伏特

功能及特点

功能：

·桩身完整性测试仪可详细输入被测桩的信息；记录测试日期和时间

·当同时实测力和速度曲线时可进行曲线拟合；实测数据自动存储

·可使用一个或两个加速度通道进行数据采集，然后将加速度信号积分成速度信号。

·具有信号前期增益及数字放大功能；实测信号可由存储卡回放

·采样锤击次数可调；能够生成数据位图文件，用于制作简单报告

特点：

·侧剖面分析-交互式产生桩身阻抗-深度变化图，即实测桩身形状图

·频域分析-自动计算和显示力、速度、导纳谱曲线及动刚度，同时标注主导纳峰及其对应的桩长

·双速度分析-计算桩身混凝土平均波速以及提取上行速度曲线

·多幅信号图形输出-产生用户自定义的图形汇总页

·表面波分析-利用桩顶双通道测试方法减少水平方向传播的表面波干扰，得到清晰易读的PIT记录。
