仪器基本信息

仪器固定资产编号

0143

仪器中文名称

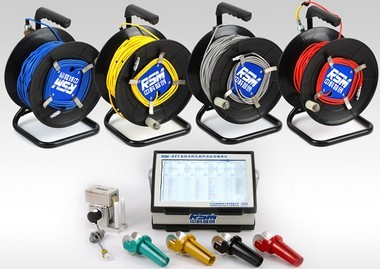

基桩多跨孔超声波自动循测仪

仪器型号

RSM-SY7

所属机构

汕头公路桥梁工程检测站

厂   家

武汉中科智创岩土技术有限公司

仪器英文名称（包含英文缩写）

Pile cross hole ultrasonic automatic cycle measurement instrument

厂商国家或地区

中国

产地国家或地区

中国

技术指标

·型号：RSM-SY7(T)；RSM-SY7(F)

·主控形式：内置工控机；内置工控机

·采样方式：同步自发自收；同步自发自收

·显示模式：13.1寸真彩液晶屏1280×768；13.1寸真彩液晶屏1280×768

·操作方式：触摸屏；触摸屏

·储存模式：电子硬盘；电子硬盘

·深度计数方式：自动计数；自动计数

·触发方式：信号触发；信号触发

·采样间隔：0.1μs～200μs；0.1μs～200μs

·记录长度：0.5～1k；0.5～1k

·发射电压：500V/1000V可调；500V/1000V可调

·放大增益：82dB；82dB

·通道数：三个独立可控自发自收通道；四个独立可控自发自收通道

·一次提升测试剖面：三个剖面；六个剖面

·发射脉宽：0.1μs～100μs 连续可调；0.1μs～100μs连续可调

·频带宽度：300Hz～500kHz；300Hz～500kHz

·接受灵敏度：≤30μv；≤30μv

·道间串扰：≤1/400；≤1/400

·数据传输模式：USB传输：USB传输

·工作温度：-5℃～40℃；-5℃～40℃

·供电模式：内置锂电池≥5小时；内置锂电池≥5小时

·体积：33×23×12cm；33×23×12cm

·重量：5kg（带电池）；5kg（带电池）

功能及特点

用途：

·基桩超声波透射法完整性检测

·混凝土裂缝深度检测

·混凝土超声回弹综合法强度检测

·地质勘察岩体纵波波速测试

·隧道岩体松动圈检测

·非金属材料动弹力学参数测试

特点：
·国际首创四通道自发自收基桩剖面全组合声波检测，已申请多项发明专利。
·自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成六剖全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度。
·三或四个独立可控收、发通道，多管基桩声波透射检测效率更高。
·每个剖面测试波形各自可控调节增益延迟。
·采用超大真彩液晶显示屏，现场可同时清晰的观测6个剖面测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然。
·测点移距5~50cm可调，无漏点，无需重复测试。
·自动计数提升装置连接方便、快捷，最大提升速度可达60m/mim。
·仪器采用金属外壳，结构牢固，耐用。
