仪器基本信息

仪器固定资产编号

0067

仪器中文名称

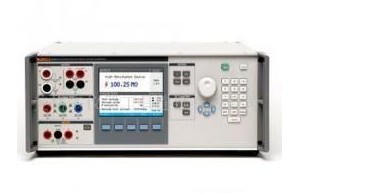

多功能电气安全测试校准器

仪器型号

5320A

所属机构

汕头市质量计量监督检测所

厂   家

美国FLUKE

仪器英文名称（包含英文缩写）

Multifunction calibrator electrical safety testing

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·精密低值电阻：范围 100 mΩ 至 10 kΩ；分辨率：3位半数字 (连续可变)

·最大电流范围：5 mA 至 400 mA ；模式：二线和四线；最优1年指标：±0.2 % 设置值

·高值电阻（高压） 量程：10 kΩ 至 100 GΩ；分辨率：4位半数字 (连续可变至10 GΩ)

·最大电压范围： 55 Vpk 至 1575 Vpk ；最优1年指标：± 0.2 % 读数

·电阻倍乘器适配器1(用于高值电阻）电阻范围：350 MΩ 至 10 TΩ

·最大测试电压：5500 V dc；最优1年指标：电阻指标 ± 3 % 倍乘值

·低值电阻(大电流） 范围： 25 mΩ 至 1.8 kΩ, 16个数值

·最大电流：0.025 A 至 30 A (连续) ，0.15 A 至 40 A (短期) ；最优1年指标 ± 10 mΩ

·回路补偿：0 至 10 Ω (扫描模式) ，0 至 2 Ω (有源补偿模式)

·回路补偿技术指标：± 1 % + 10 mΩ (扫描模式) ± 15 mΩ (有源补偿模式)

·仅5320A/VLC具备有源补偿功能

·泄漏电流范围：0.1 mA 至 30 mA ；分辨力：10 uA

·测试电压范围：10 至 250 V ；模式："无源,差动,替代,有源"

·最优1年指标：±0.3% 设置值 + 1 uA

·漏电保护装置跳闸电流范围：3 至 3000 mA

·跳闸电流模式：0.5xI, 1xI, 2xI, 5xI ；跳闸电流最优1年指标：± 1 % rms

·跳闸时间范围：10 至 5000 ms ；跳闸时间最优1年指标：± 0.25 ms

·数字多用表电压量程：0 至 1100 V AC有效值或直流

·电压分辨率：4位半数字；电压最优1年指标：± 0.15% 读数 + 5 mV

·电流量程：0 to 30 A AC有效值或直流；电流分辨率：4位半数字

·电流最优1年指标：± 0.15% 读数 + 0.15 mA

·虚负载功率： 0 至 33 kVA ；虚负载功率分辨率：3位数字；功率最优1年指标：√((V)² + (I)²)

·10 kV 分压器适配器1（用于多用表输入）电压量程：0 to 10 kV AC有效值或直流

·分压器比率：1000:1；最优1年指标：± 0.3 % 读数 + 5 V dc ± 0.5 % 读数 + 5 V AC (50 或 60 Hz)

·40 kV 探头2 电压量程 0 to 40 kV 交流有效值或直流电压量程比率： 1000:1

·最优1年指标：± 0.5 % 读数 + 10 V dc ± 0.5 % 读数 + 10 V ac (50 或 60 Hz)

·电压校准源（仅5320A/VLC) 范围： 3 至 600 V 交流或直流

·电压分辨率：四位数字；频率：40 至 400 Hz ；频率分辨率：三位数字

·最大负载电流 500 mA AC 5 mA DC

·电流最优1年指标 ± 0.1 % 读数 + 9 mV

功能及特点

·5320A 多功能电气安全测试校准器是一台准确、多功能的仪器，可以快速有效地校准各种型号各种类型的电气安全测试仪器。

·5320A 能够代替电阻器、电阻箱和其他定制的校准设备。它提供高精度的高压电阻，大电流电阻，保证了更好的测试不确定度比率。

·用一台多功能仪器代替多台设备可以让你在校准电气安全测试仪时，节省宝贵的工作台空间，简化校准过程。
