仪器基本信息

仪器固定资产编号

0042

仪器中文名称

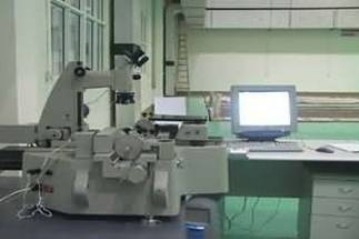

微机型万能工具显微镜

仪器型号

JX13B

所属机构

汕头市质量计量监督检测所

厂   家

贵阳新天光电科技有限公司

仪器英文名称（包含英文缩写）

With microcomputer universal tool microscope

厂商国家或地区

中国

产地国家或地区

中国

技术指标

·螺纹轮目镜分划范围：±7度 标定温度：20°C±1°C
·顶针间最大夹紧长度：700mm 顶针间最大容纳直径：100
·高顶针架夹紧长度：200mm 纵横分度值：0.2um
·高顶针架最大容纳内径：250mm 机器重量：450kg
·影象法测量准确度：纵向 (3+L/30+HL/4000)um
·横向 （3+L/50+HL/2500)um

功能及特点

该万能工具显微镜主要以影像法和轴切法按直角坐标和极坐标精确测量零件的长度、角度，并对测量数据进行显示及处理，以确保模具加工的精度和质量。
