仪器基本信息

仪器固定资产编号

0052

仪器中文名称

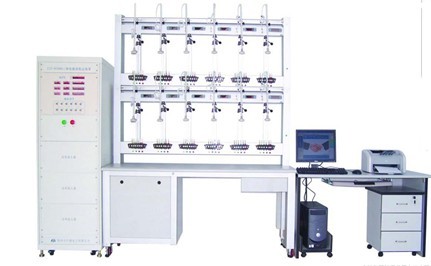

三相多功能电能表检定装置

仪器型号

CL3000D

所属机构

汕头市质量计量监督检测所

厂   家

深圳科陆电子科技股份有限公司

仪器英文名称（包含英文缩写）

Three-phase multi-function watt-hour meter calibration device

厂商国家或地区

中国

产地国家或地区

中国

技术指标

· 装置的基本误差符合GB/T11150-2001及DL460-92的要求。精密时基源的基本误差不超过±0.5 x 10-6
·输出电压量程：57V、100V、220V、380V
·输出电流量程：0.01A、0.025A、0.05A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A
·电压输出：由表位数决定，最小100VA
·电流输出：由表位数决定，最小200VA

·输出三相电压、电流应为正相序
·输出电量调节、电压电流调节：调节范围：(0%~120%) x 量程；调节细度：10%、1%、0.1%、0.01%
·相位调节：调节范围：0°~360°；调节细度：10°、1°、0.1°、0.01°
·频率调节：调节范围：45Hz~65Hz；调节细度：1Hz、0.1Hz、0.01Hz、0.001Hz
·输出功率稳定度：0.02、0.05级装置：≤0.01%/100s；0.1、0.2级装置：≤0.02%/100s
·输出电压电流波形失真度：0.02、0.05级装置：≤0.5%；0.1、0.2级装置：≤1%
·三相电量对称性：任一线电压和相电压与其平均值之差不大于0.5%；

·各相电流与其平均值之差不大于1%；

·每个相电流与对应相电压之间的相位差之差不应大于2°
·监视仪表：本装置的电压、电流、功率、功率因数、相位、频率等监视量均取自CL311V2多功能标准表的示值，具有与装置等级相同的准确度。
·电能脉冲
·电能脉冲输出：脉冲常数可在(1～599999999) r/kWh范围内设置。脉冲频率最高为10kHz
·电能脉冲输入：脉冲常数应在(1～599999999) r/kWh范围内，脉冲频率不应高于10kHz
表位数：装置有3表位、6表位、8表位、12表位、24表位等，也可按照用户要求设置。
·其它指标：工作电源：220V±10%，3 x 220V/380V±10%,50Hz±10%
·工作环境：20°C~25°C

功能及特点

·配备有CL191型精密时基源，可测量电能表的日计时误差。
·CL311标准表和CL303功率源可独立使用，送检方便。
·尼米兹版软件平台功能十分强大，采用所见即所得工作方式，主要操作均在一个画面进行，操作极为方便。
·每一只被检表都有专用误差显示器。
·误差指标过硬，功率稳定度高，测量范围宽。
·全自动量程切换。
·电压电流功率分辨力优于2 x 10-5，相位分辨力0.001°，频率分辨力0.001Hz，均比传统产品高一个数量级。
·软件校准，简便易行，性能稳定。
·解决了工频拍频干扰问题，功率源受市电影响极小。
·解决了功率源功放管易损坏的难题，工作稳定可靠，故障率低。
·自动故障检测，保护功能完善。
·采用大屏幕LCD显示器，汉字提示，操作方便。
·装置美观，新颖，坚固，实用。
