仪器基本信息

仪器固定资产编号

0037

仪器中文名称

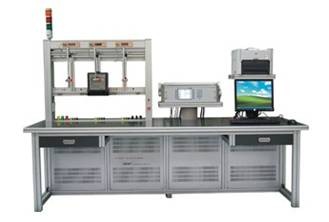

三相电能表校验装置

仪器型号

YC-1893D

所属机构

汕头市质量计量监督检测所

厂   家

广州市格宁电气有限公司

仪器英文名称（包含英文缩写）

Three-phase watt-hour meter calibration device

厂商国家或地区

中国

产地国家或地区

中国

技术指标

·供电电源： 3P4W 3×380V±10%, 50Hz±2Hz

·环境温度：-10℃ ... +40℃；环境湿度：35% ... 95%

·输出电压范围(相－零)：3×40V ... 450V

·输出电压功率：3×1000VA(最大)

·电压分辨率：0.01%；电压稳定度：0.02%/120s

·负载变化率：0.01%；电压失真度：0.3≤ (全线形负载范围)

·输出电流范围： 3×1mA ... 120A（按客户要求最大可达230A）

·输出电流功率：3×2000VA (最大)；电流分辨率：0.01%

·电流稳定度：0.02%/120s；负载变化率：0.01%

·电流失真度：0.3≤ (全线形负载范围)

·持续通过电流：100A；持续20分钟最大通过电流：120A

·相位调节范围：0° ... 360°；相位分辨率：0.01°

·频率调节范围：45Hz ... 65Hz；频率分辨率：0.01Hz

·功率输出稳定度：0.02%/120s

·表架：铝合金材料；表位数：3－48表位或根据客户需要

·光电头数量：根据表位数配置

·信号读取：从机械表的转盘和电子表的LED中读取信号

·LED的波长：500nm…950nm；频率响应：100Hz

·光电头的调节：高度和深度逐个调节，角度可集中翻转调节

·方式：LED显示；数量：每表位一个显示窗口

·显示位数：8位数字

功能及特点

·启动、潜动测试

·自动寻标，便于快速进行潜动、启动试验

·测量基本误差、平均误差、标准偏差、24h变差

·电压影响、频率影响、谐波影响（2-21次）、相序影响试验

·在同一表架上同时测量电流、电压相同而不同常数的相同类型的电能表

·具有电流开路和电压短路保护功能

·光电头的集翻功能很好的提高了工作效率

·自动和手动两种操作模式

·由计算机软件自动实现误差数据的处理和整理，数据储存和在线输出

·优良的数据管理和统计功能，根据使用者需要打印各种格式的报告

·支持条码输入

·简单可靠的机械结构

·3-48表位，供客户选择

·正反向有功、正反向无功误差测试

·SW-5D精密时基源可测量电能表日计时误差

·通讯测试、广播校时

·校核常数（脉冲计数、时间、起止电量三种方式）

·时段投切、需量周期、需量示值误差测试

·计度器示值、计度器组合误差测试

·四象限无功测试

·功耗测试（选项）

·被测表的电流电压回路可相连（并线方式）（选项）

·倾斜影响试验（选项）

·预付费电能表测试功能（选项）
