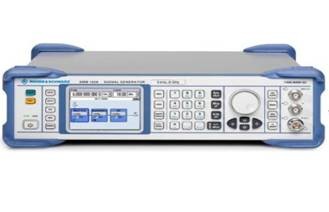

0036信号发生器SMB100A
更新时间:2013-03-23
阅读次数:1957
仪器基本信息
|
仪器固定资产编号
|
0036
|
|
仪器中文名称
|
信号发生器
|
仪器型号
|
SMB100A
|
所属机构
|
汕头市质量计量监督检测所
|
厂 家
|
Rohde-Schwarz
|
仪器英文名称(包含英文缩写)
|
Signal generator
|
厂商国家或地区
|
美国
|
产地国家或地区
|
美国
|
技术指标
|
·在1 MHz~6 GHz 频率范围内的输出功率指标 >+18 dBm
·在高达6 GHz频率范围内最大电平典型值为 +25 dBm(上限)
·SSB相位噪声低,典型值 –128 dBc (20 kHz 载波偏移,f = 1 GHz, 1 Hz 测量带宽)
·即便在输出频率很低的情况下也依然具有非常低的SSB相位噪声(采用9 kHz~23.4375 MHz的新型DDS合成器,而非下变频器)
·非谐波抑制的典型值为 –85 dBc(载波偏移>10 kHz,载波频率<1.5 GHz)
·宽带噪声非常低,典型值为 –152dBc(载波偏移 >10 MHz,1 GHz 载波频率,电平 >5 dBm)
·在最大指标输出功率 +18 dBm时,谐波典型值为 – 30 dBc
|
功能及特点
|
·灵活的设计理念,允许在使用现场或罗德与施瓦茨的维修中心进行设备维修。
·简单的模块化设计,仅由四个可更换模块组成,缩短了设备维修时间。
·只需要校准更换的模块,简化了仪器校准和调整工作。
·内置模块自测模式,方便设备检修。
·通过连接NRP系列功率传感器,可以调整电平精确度,自动进行电平修正。
|
